Dvojstĺpová trafostanica je použiteľná ako koncová alebo priebežná pre vzdušné vedenia VN do 35 kV. Trafostanica je určená pre trvalú prevádzku vo vonk. prostredí, v oblasti znečistenia č. I. až IV. podľa PNE 33 2000-2. Okolo trafostanice je stanovené ochranné pásmo v zmysle Zákona č. 251/2012 Z.z. o energetike, v znení neskorších predpisov. Označenie výrobcu: TRAFOSTANICA 2-STLP. PZ 250,400,630kVA kVA
Oceľová konštrukcia trafostanice je prispôsobená pre montáž transformátora do výkonu 630 kVA s maximálnou hmotnosťou do 2350 kg. Nosnou časťou trafostanice sú dva stĺpy z predpätého betónu dĺžky min. 10,5 m, s dovoleným vrcholovým zaťažením min. 10 kN. Konštrukcia je navrhnutá pre upevnenie transformátora, NN rozvádzača (skrine SVS) a elektrických rozvodov. Namiesto vonkajších poistk. spodkov VN poistky je možné osadiť napr. zvislý VN odpájač so zvodičom prepätia na vývode a poistkovým spodkom. Vývody NN môžu byť zo skrine SVS vedené buď zdola zemou alebo zhora vzduchom. V závislosti od požadovaného prevedenia vzdušného vedenia NN sa použije vhodný typ konzol NN vedenia (konzola pre jednožilové vzdušné vedenia, konzola pre káblové vedenia). 1.Pripojenie na VN sieť možno vykonať holými alebo izolovanými vodičmi. 2.Pripojenie na NN sieť možno vykonať káblami vedenými zemou, vodičmi na vonk. vedenie alebo závesnými káblami. 3.Súčasťou trafostanice nie je: betónový stĺp, betónový základ stĺpu, VN odpájač, VN izolátory, VN poistky s poistkovým spodkom, zvodiče prepätia, transformátor, skriňa SVS, svorky SR02, uzemňovací vodič.
Pred montážou trafostanice je potrebné betónové stĺpy pri vrchole podložiť. Pomocou svorníkov a spojovacieho materiálu sa na stĺpy namontuje VN konzola, konzola VN prístrojov, konzola transformátora, konzola SVS skrine. Ďalej sa namontuje konzola NN vedenia, nosič vývodových rúrok, vývodové rúrky na ochranu káblov a do rúrok sa vtiahnu prepojovacie káble. Nasleduje montáž uzemňovacieho vodiča. Všetky vodivé neživé časti transformačnej stanice sa pomocou svoriek SR02 vodivo spoja s uzemňovacím vodičom, ktorý sa skúšobnou svorkou pripojí na hlavné uzemnenie trafostanice. Transformátor a rozvá- dzač sa na uzemňovací vodič pripoja samostatnými vodičmi. Nakoniec sa do pripravenej jamy postavia stĺpy, ukotvia a prevedie sa betonáž základov a uzemnenie. Po zatvrdnutí základov bude vykonaná kompletáž trafostanice. Oceľová konštrukcia trafostanice je chránená proti korózii žiarovým zinkovaním, spojovací materiál je galvanicky zinkovaný.

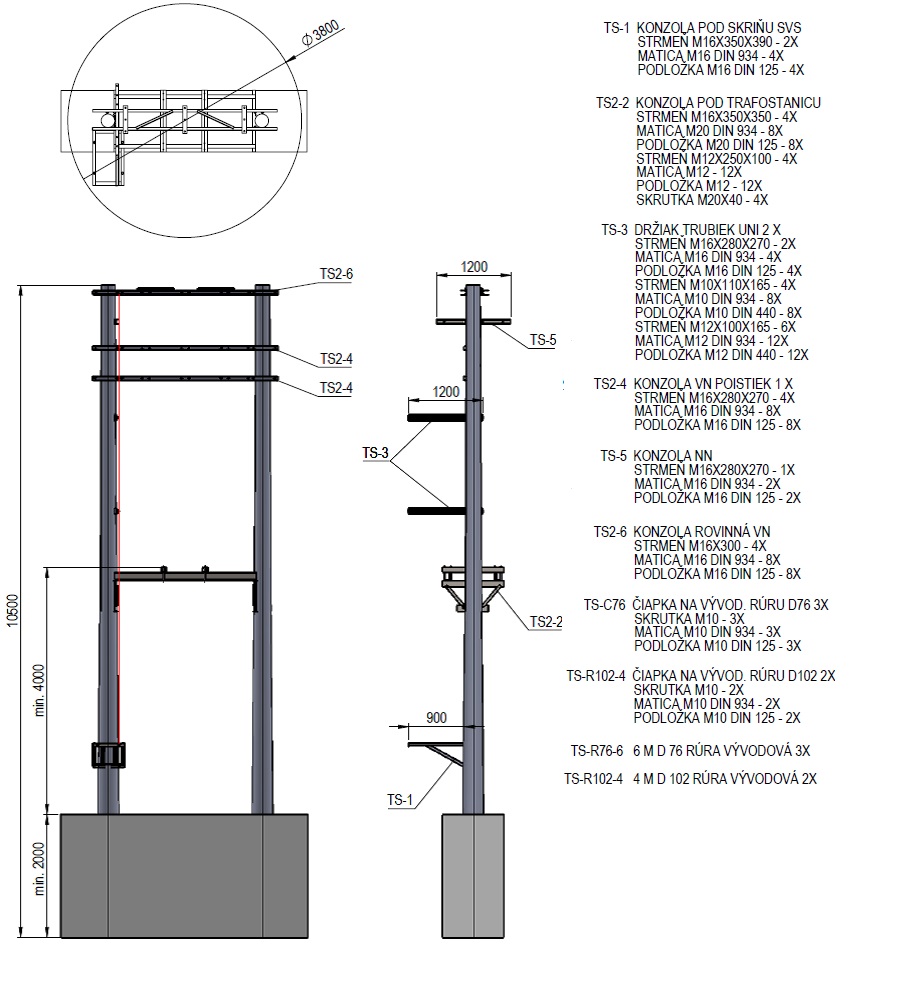

Ochrana a vplyv na životné prostredie: -------------------------------------- Výstavba a prevádzka trafostanice nemá negatívny vplyv na životné prostredie. Pri prevádzke trafostanice nebude vznikať žiadny odpad. Doprava: -------- Oceľovú konštrukciu trafostanice je možné dopraviť bežnými dopravnými prostriedkami. Najdlhšou časťou sú vývodové rúry s dĺžkou 6 m. Legenda: -------- 1-konzola VN, 2-konzola NN, 3-konzola VN prístrojov, 4-nosič vývodových rúrok so strmeň. objímkami, 5-stúpačka, 6-konzola transformátora, 7-konzola pod skriňu SVS.
