1. menovité napätie siete 230/400 V,
2. menovitý kmitočet 50 Hz,
3. druh siete TN-C,
4. spôsob inštalácie- pilierová so zemným dielom
5. všetky kovové diely musia byť povrchovo upravené alebo odolné proti
korózií. Pri použití skrutkových spojení z nerezovej ocele musí byť
zaručené bezproblémové uvoľnenie týchto spojení.

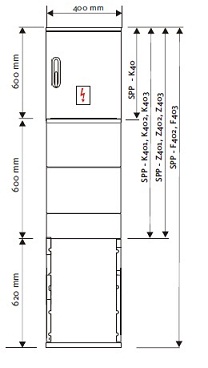

rozmery: v 1820 x š 400 x h 245 mm |
- pilierová prípojková istiaca skriňa pre koncové pripojenie pre
štyroch odberateľov
- 4x vertikálna poistková lišta 160A,
Plastové skrine:
1. materiál skrine – recyklovateľný tvrdený polyester vystužený skleneným
vláknom, bez obsahu halogénov, odolný voči UV žiareniu a
poveternostným podmienkam.
2. materiál skrine musí spĺňať požiadavky na zápalnosť podľa
STN EN 61439 čl.8.1.3.2.101
3. materiál nesmie obsahovať nebezpečné látky v zmysle smernice
EU č.2011/65/EU
4. krytie – IP 44, po otvorení dverí IP 2X vrátane nožových poistiek,
5. odvetranie skríň je prevedené tak, aby sa zamedzilo zrážaniu vlhkosti
z dôvodu daných fyzikálnych javov vo vnútri skríň,
6. uhol otvorenia dverí 160o s aretáciou, možnosť vyvesenia dverí a výmeny
jednoduchými prostriedkami,
7. zámok – energetický podľa STN 35 9754- príloha č.1, musí mať vratnú
pružinu zabezpečujúcu uzamknutú polohu.Zámok musí byť zakrytovaný
izolačným krytom
8. farba RAL 7032, alebo RAL 7035
Vnútorná výzbroj:
1. materiál prípojníc - Cu
2. menovitý prúd skrine: 400A
3. menovité napätie skrine: 690 V
4. skratová odolnosť: 20 kA
5. spojovací materiál s povrchovou úpravou proti korózií,
6. plastové 4x 3-pólové poistkové lišty- veľkosť poistiek 1,
7. každá poistka má samostatné krytie IP 2X, nie spoločný kryt
8. spôsoby pripojenia vodičov – „V“ svorkami v rovnakej výške tak,
aby fázové vodiče každého kábla mali rovnakú dľžku,
9. všetky kryty, prepážky a zábrany majú krytie IP 2X po otvorení dverí
zo smeru prístupu na ovládanie
10.vyhotovenie skrine umožňuje pripojenie uzemnenia:
FeZn pásovina 4 x 30 mm, prípadne FeZn guľatina priem 10mm
11.počet svoriek pre pripojenie káblov na PEN prípojnicu je o
jednu viac, ako je počet sád poistkových spodkov,
12.nožové poistky nie sú súčasťou dodávky |
