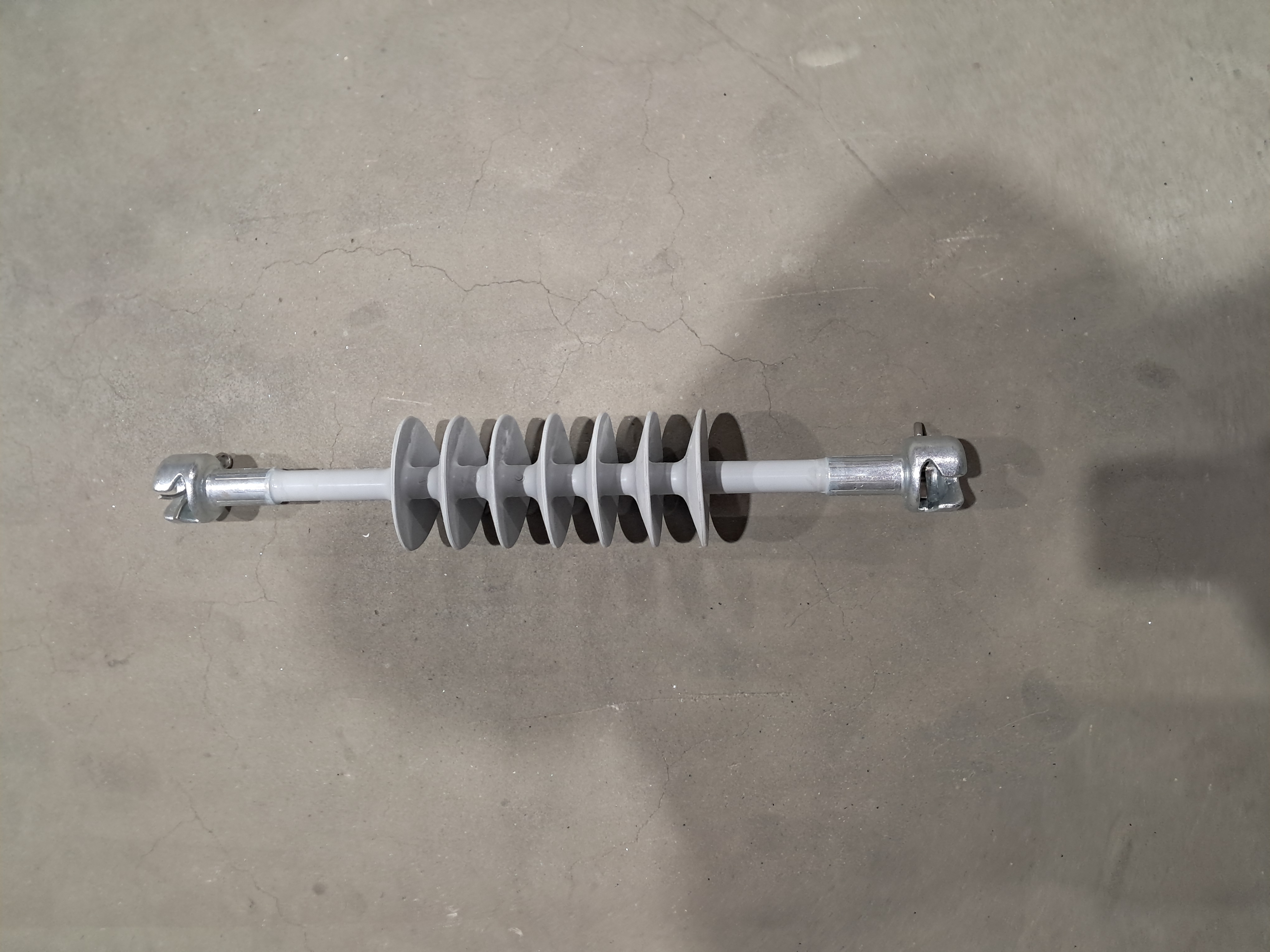

Kompozitné izolátory s označením SGH 25-2/M Socket-Socket slúžia ako izolátory v 3 fázovej VN distribučnej sieti montované do reťazcov. Na základe ich geometrických parametrov sú vhodné na výmenu skôr používaných keramických izolátorov, ako aj na výstavbu nových konštrukcií.

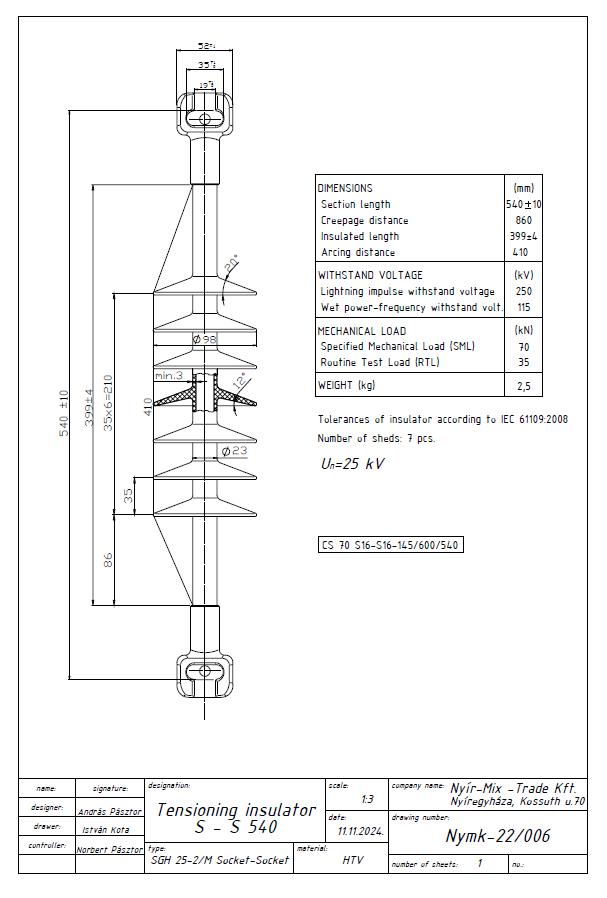

Kompozitný izolátor: SGH 25-2/M Socket-Socket --------------------------------------------------------------------------- Max. napätie siete Um 24kV Menovitá frekvencia 50Hz Výdržné striedavé napätie pri atmosférickom impulze (za sucha) 230kV Výdržné striedavé napätie (za dažďa) 110kV Špecifické mechanické zaťaženie SML 70kN Zaťaženie pri kusovej skúške RTL 35kN Stavebná dĺžka 540mm Minimálna povrchová dráha 860mm
Hmotnosť 2,5kg Koncové armatúry panvička/panvička S16/S16 (STN EN IEC 60120) Materiál armatúr žiarovo-zinkovaná oceľ (C45) Hrúbka pokovovania armatúr priemerná min. 85µm Materiál jadra vysoko-pevnostná nosná sklolaminátova tyč ECR Počet striešok 7 Materiál striešok silikónová guma HTV Hrúbka min. 3mm
Ich geometrické, elektrické a mechanické parametre, ako aj životnosť vyhovujú požiadavkám normy (STN EN IEC 61109 a 62217)
