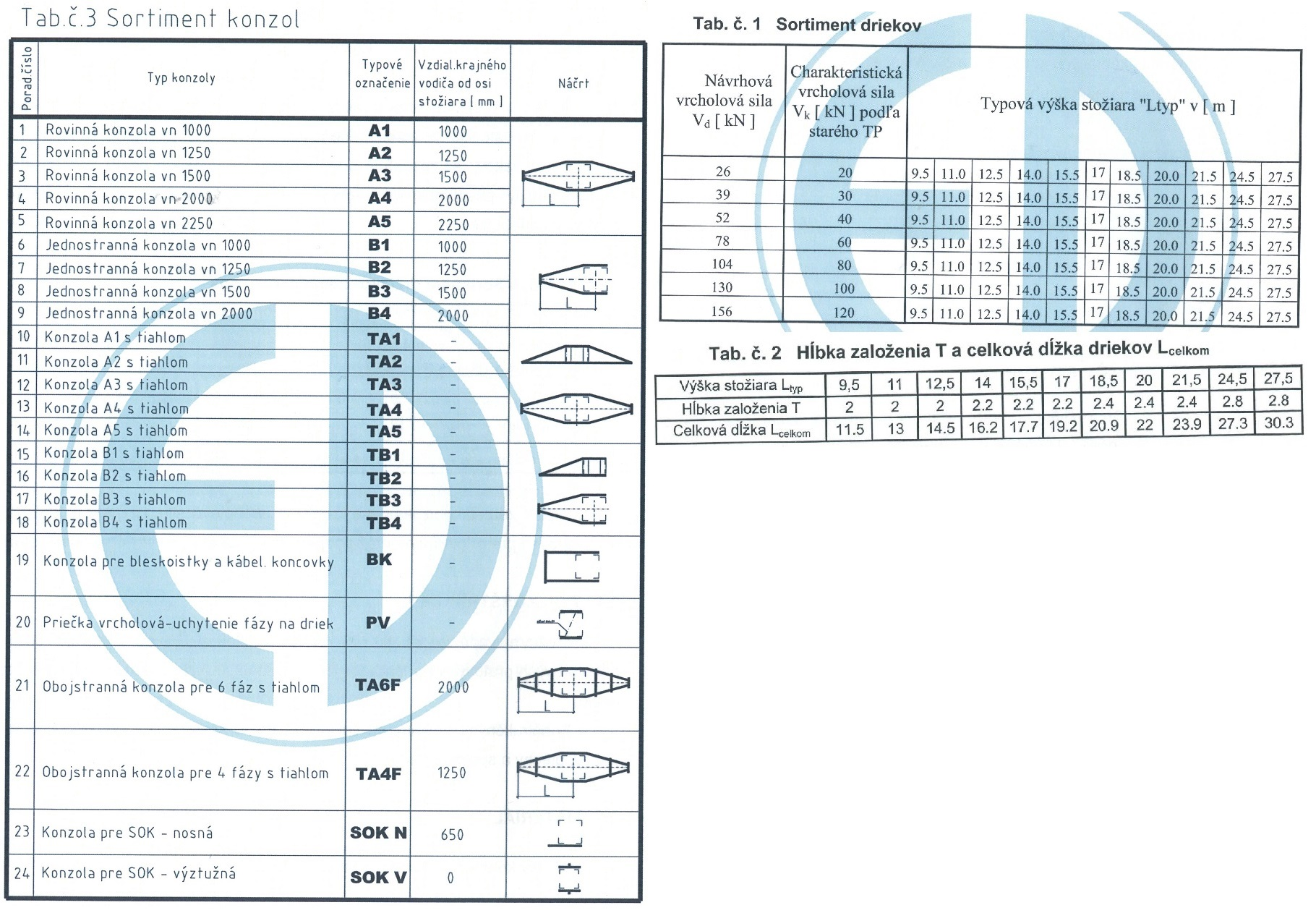

Tab. č.1 - sortiment driekov,
Tab. č.2 - dĺžka driekov,
Tab. č.3 - sortiment konzol(výstroj),

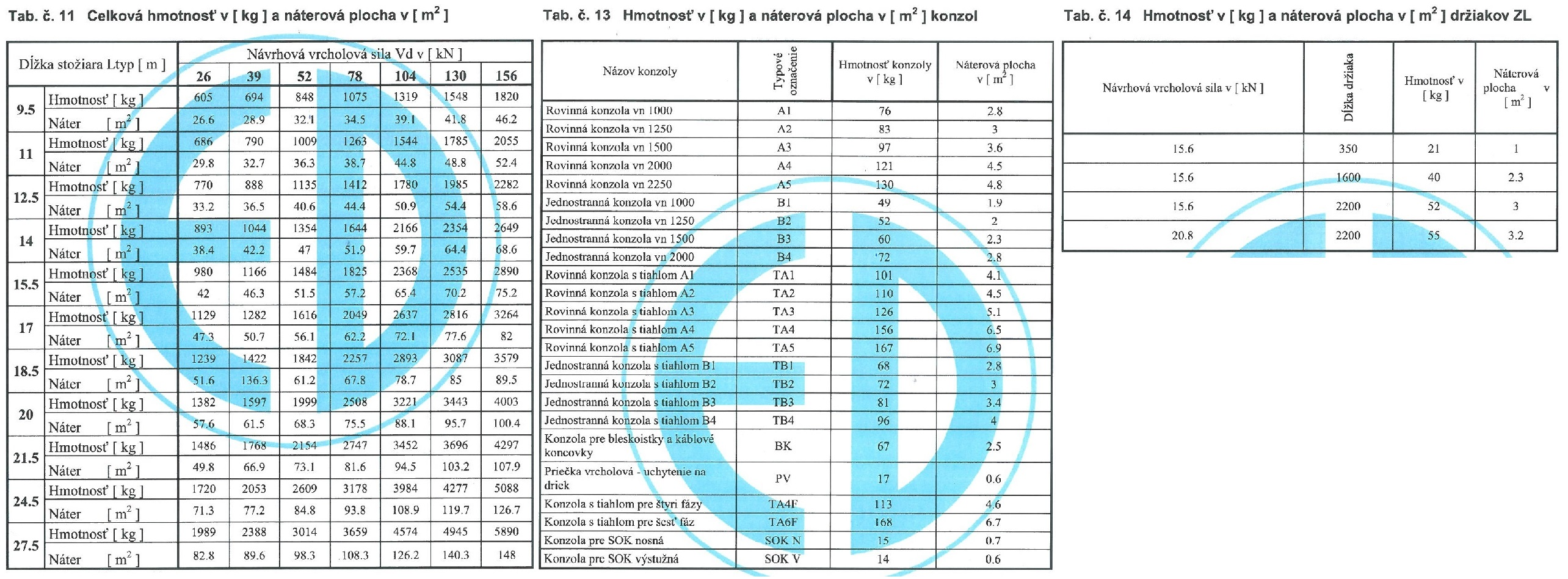

Tab. č.11, 13, 14 - celková hmotnosť v [kg] a náterová plocha v [m2].
|

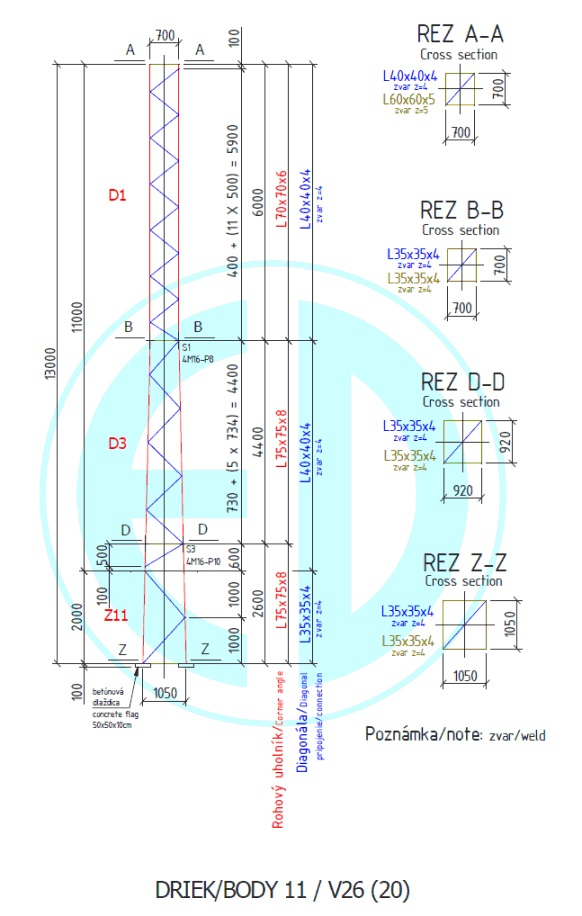

- driek stožiara sa skladá z niekoľkých dielov, orientovaných do zvislej polohy
a navzájom spojenými plechmi pomocou skrutiek, matíc a podložiek,
- minimálny počet dielov, potrebných na kompletný stožier je 3, maximálny 6. Tento
počet je závislý od návrhovanej celkovej dĺžky stožiara podľa potrieb projektanta,
- životnosť stožiarov a základné predpoklady návrhu:
- 50rokov: - tejto dobe zodpovedá použitý parciálny súčiniteľ spoľahlivosti
zaťaženia,
- návrh oceľovej konštrukcie stožiarov sa vykonal podľa STN EN 1993-3-1,
- pre jednotlivé konštrukčné prvky sa predpokladala pevnostná trieda ocele S355
(valcované L a U profily a plechy), skrutky 8.8 a matice kvality 8. |
