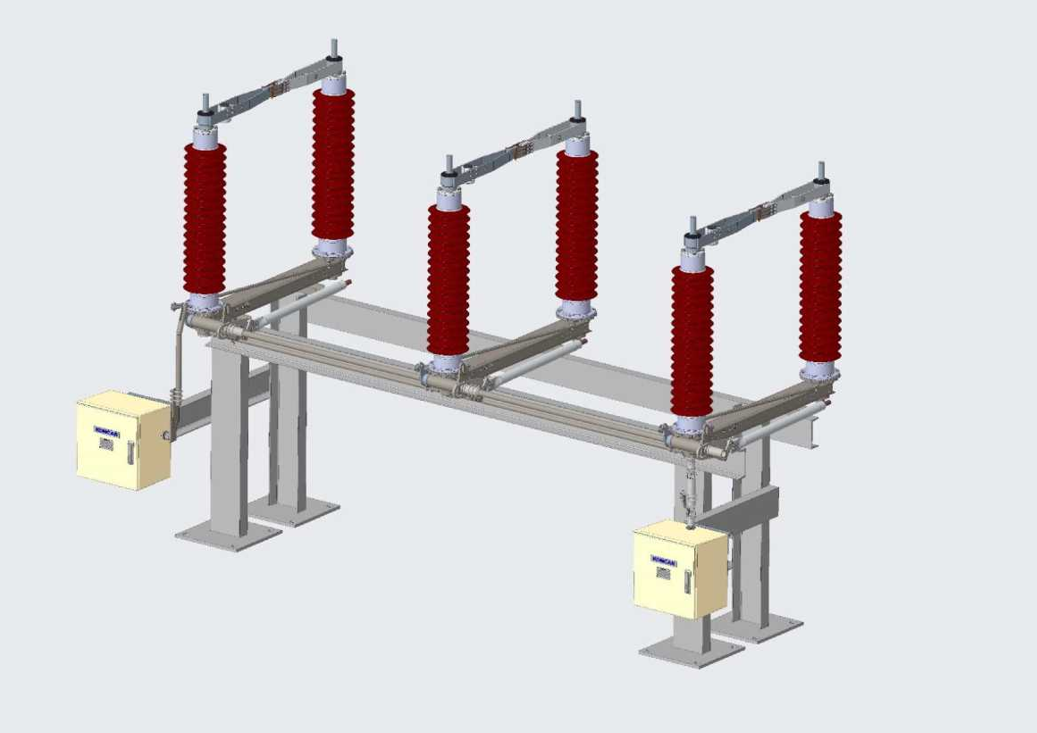

VVN odpájače sa používajú vo vonkajších rozvodniach na bezprúdové odpájanie, prípadne uzemnenie úsekov elektrického vedenia alebo ostatného zariadenia elektrickej stanice za účelom prevedenia zmien zapojenia, revízie alebo údržby. CBe stredový odpájač je vyhotovený tromi pólmi, prevádzkovanými súčasne buď jedným zariadením a mechanickými väzbami medzi pólmi alebo tromi mechanizmami pre každý pól. Jednoduchosť konštrukcie stredového odpájača robí najčastejšie používané prevedenie odpájača vo všetkých častiach sveta. Vďaka dvom izolátorom pre každý pól je toto riešenie ekonomické pre všeobecné účely odpájania. „A1“ – Odpájač s usporiadaním pólov vedľa seba s uzemňovačom s In 1600 A. Samostatný pohon pre uzemňovač - povrchová dráha izolácie 31 mm/kV

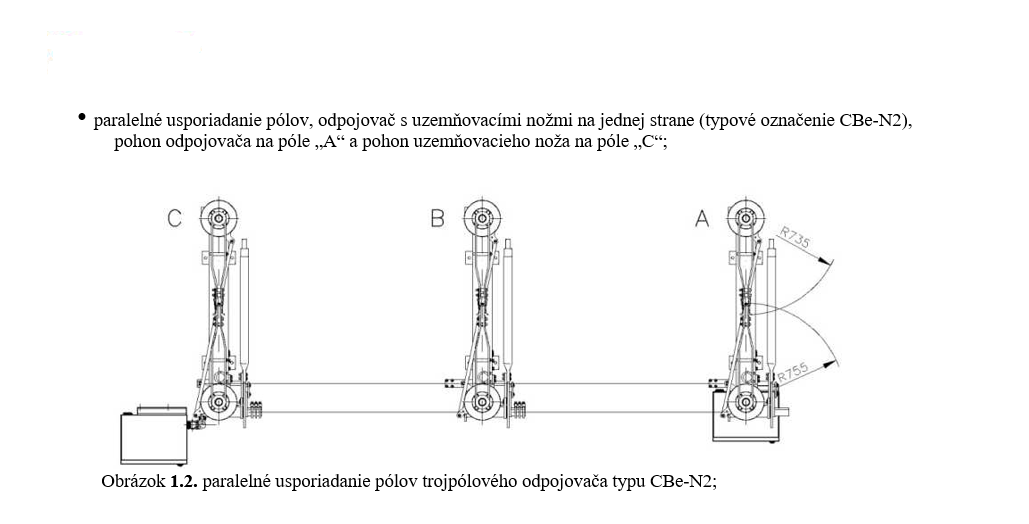

Typ CBe-N2 123-III-25 paralelne -------------------------------------------------------------- - Menovité napätie: 110 kV - Najvyššie napätie siete: 123 kV - Menovitá frekvencia: 50 Hz - Menovitý prúd: 2500 A - Menovitý skratový prúd: 50kA/3s - Menovitý dynamický prúd Idyn: 103 kA - Menovité výdržné napätie sieťovej frekvencie (efektívna hodnota): 230 kV - Menovité výdržné impulzné atmosférické napätie (špičkové): 550 kV - Ovládacie napätie: 110/220 V DC - Napätie motora pohonu: 110/220 V DC, 230/400 V AC - Izolátor: keramický - Povrchová dráha izolácie: min. 31 mm/kV
Konštrukčné prvky: ------------------ Základňa odpájača je pripevnená k nosnej konštrukcii štyrmi skrutkami M16 vo vzdialenosti podľa údajov na príslušnom rozmerovom výkrese odpájača. Ramená sú vyrobené z ťahaných hliníkových profilov, postriebrené medené kontakty sú priskrutkované na centrálnom konci (počet prstov a hrúbka striebra je podľa menovitého prúdu). Hlavné kontakty sú: zásuvný kontakt s kontaktnými lamelami a zástrčný kontakt. Kontaktné pružiny poskytujú požadovanú silu v mieste dotyku lamiel a kontaktov na zástrčnej a zásuvnej časti dráhy prúdu. Základný rám a otočné podpory sú zo žiarovo pozinkovaných oceľových profilov. Ložiská sú zapečatené a mazané.(bezúdržbová prevádzka) Uzemňovače: ----------- Integrované uzemňovače sú k dispozícii pre montáž na oba póly s rovnakou krátkodobou prúdovou odolnosťou. Uzemňovač je poháňaný rovnakým typom ovládacieho mechanizmu ako odpájač, buď ručne alebo elektricky, jednopólovo alebo 3-pólovo. Na odpájačoch s uzemňovacími nožmi je blokovanie medzi uzemňovacími nožmi a hlavnou dráhou prúdu!
Odpojovače a izolátory odpovedajú normám: STN EN 62271-102 a STN EN 62155.
