1. menovité napätie siete 230/400 V,
2. menovitý kmitočet 50 Hz,
3. druh siete TN-C,
4. spôsob inštalácie – na betónový alebo drevený stĺp,
5. spôsob uchytenia – páskami typu Bandimex.
6. všetky kovové diely musia byť povrchovo upravené alebo odolné proti
korózií. Pri použití skrutkových spojení z nerezovej ocele musí byť
zaručené bezproblémové uvoľnenie týchto spojení.
rozmery: v 306 x š 284 x h 115 mm |

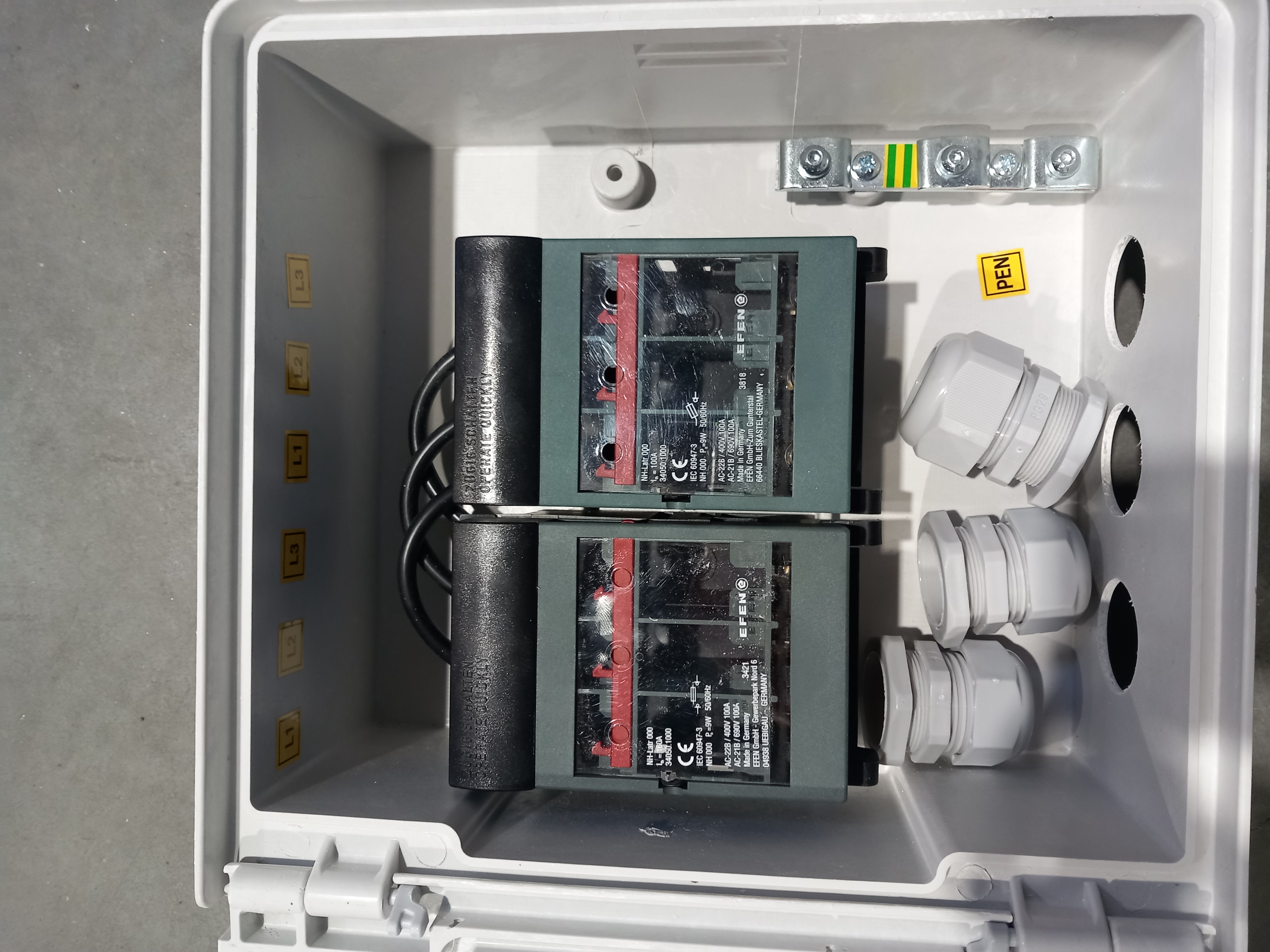

- prípojková istiaca skriňa pre koncové pripojenie dvoch odberateľov
- upevňuje sa na podperný bod (pre dvoch odberateľov)
- 3x vývody zdola (na montáž na podperný bod)
- 2x trojpólový radový poistkový odpínač 100A veľkosť 000,
Plastové skrine:
1. materiál skrine – recyklovateľný tvrdený polyester vystužený skleneným
vláknom, bez obsahu halogénov, odolný voči UV žiareniu a
poveternostným podmienkam.
2. materiál skrine musí spĺňať požiadavky na zápalnosť podľa
STN EN 61439 čl.8.1.3.2.101
3. materiál nesmie obsahovať nebezpečné látky v zmysle smernice
EU č.2011/65/EU
4. Krytie – IP 44, po otvorení dverí – Ochrana pred neúmyselným dotykom nebezpečných
živých častí pre znalé a poučené osoby. Zo smeru prístupu k prístroju IPXXB (IP2X),
z ostatných možných smerov IPXXA (IP1X), podľa STN EN 61140,
5. odvetranie skríň je prevedené tak, aby sa zamedzilo zrážaniu vlhkosti
z dôvodu daných fyzikálnych javov vo vnútri skríň,
6. uhol otvorenia dverí 160o s aretáciou, možnosť vyvesenia dverí a výmeny
jednoduchými prostriedkami,
7. zámok – energetický podľa STN 35 9754- príloha č.1, musí mať vratnú
pružinu zabezpečujúcu uzamknutú polohu.Zámok musí byť zakrytovaný
izolačným krytom
8. držiaky skrine na stĺp musia byť jej súčasťou- 1ks
9. farba RAL 7032, alebo RAL 7035
prechodky sú z pohľadu vstupu káblov do skrine riešené nasledovne:
Označenie Počet prechodiek Počet prechodiek
na vrchnej časti osadených zo spodu
(„streche“) skrine skrine
SPP 2.1a 6x100A 0 3
Vnútorná výzbroj:
1. materiál prípojníc - Cu
2. menovitý prúd skrine: 100A
3. menovité napätie skrine: 690 V
4. skratová odolnosť: 15 kA
5. spojovací materiál s povrchovou úpravou proti korózií,
6. plastový 2x 3-pólový radový poistkový odpínač - veľkosť 000,
7. spôsoby pripojenia vodičov – „V“ svorkami v rovnakej výške tak,
aby fázové vodiče každého kábla mali rovnakú dľžku,
8. všetky kryty, prepážky a zábrany majú krytie IP 2X po otvorení dverí
zo smeru prístupu na ovládanie
9. počet svoriek pre pripojenie káblov na PEN prípojnicu je o
jednu viac, ako je počet sád poistkových spodkov,
10.nožové poistky nie sú súčasťou dodávky |
